МТХ-90

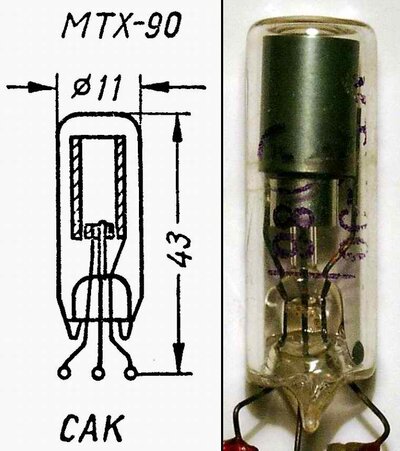

Тиратрон МТХ-90 тлеющего разряда с холодным катодом. Он представляет собой стеклянную колбу, заполненную неоном под давлением 15–20 мм ртутного столба. Внутри колбы находятся катод, анод и управляющая сетка. К колбе подключены три мягкопроволочных вывода, через которые тиратрон подключается к электронной схеме.
Принцип действия
Электрический ток проходит через газовую среду, ионизированную за счет тлеющего разряда. Управление моментом зажигания разряда осуществляется с помощью управляющей сетки. Это позволяет использовать тиратрон для выполнения логических операций, таких как «И», «ИЛИ» и «Запрет». Кроме того, МТХ-90 может применяться в качестве усилителя тока, индикатора и нормализатора сигналов.
Документация

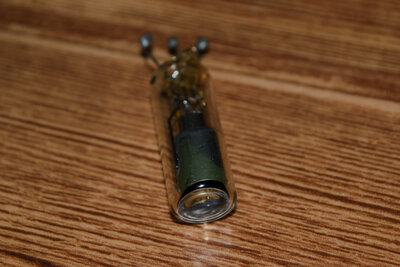

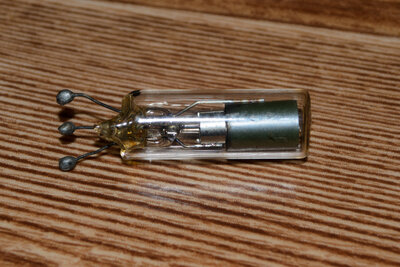

Изображения
