Ethernet Shield

22 января 2012

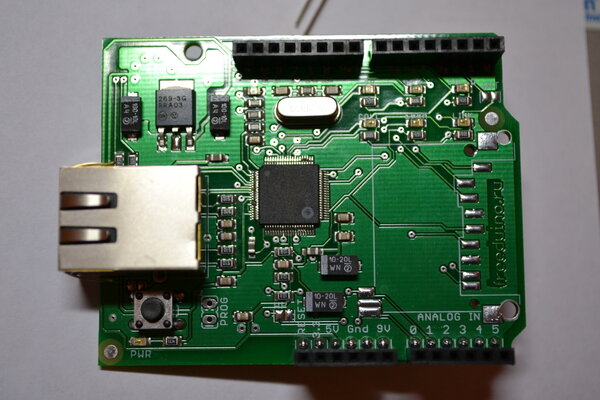

На днях получил свой заказ: модуль Ethernet Shield v2 — Ethernet интерфейс к Arduino-совместимой плате. С помощью этой платы можно легко организовать обмен данными не только с компьютером и роутером, но и сервером в Интернете. Все необходимые библиотеки уже имеются в официальном ПО Arduino.

Модуль содержит следующие компоненты:

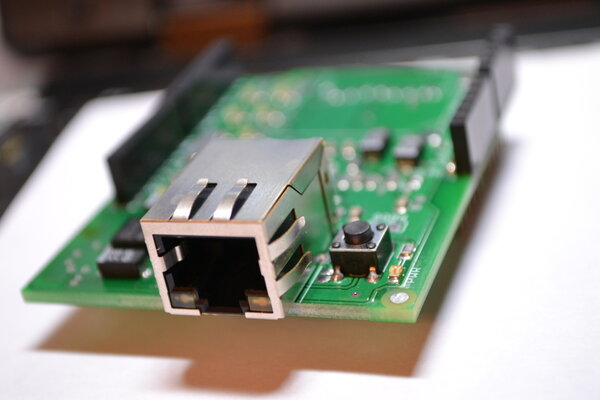

порт RJ-45;
разъёмы для подключения Freeduino/Arduino;
кнопка сброса;
8 светодиодов.

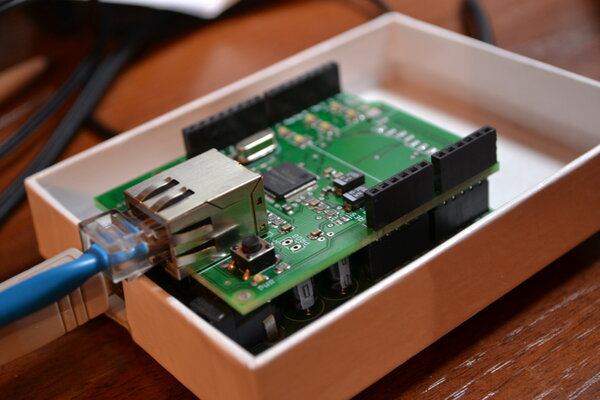

Замечу, что подключение дополнительных шилдов сверху Ethernet Shield может быть затруднено из-за довольно большой высоты порта RJ-45 по сравнению с высотой коннекторов. Поэтому их следует подключать снизу.

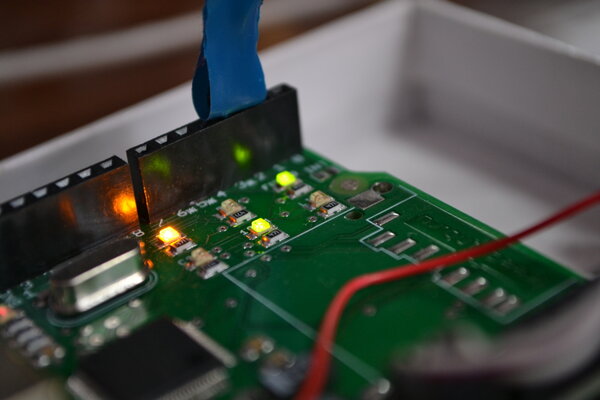

Светодиоды имеют следующее значение:

PWR: питание
LINK: показывает наличие соединения и мигает при активности сети;
FULLD: полнодуплексный режим;
100M: скорость соединения 100 Mb/s;
RX: приём данных;
TX: отправка данных;
COLL: мигает при обнаружении коллизий;
и ещё один светодиод подключен к 13 пину.

У меня уже много идей как можно использовать этот модуль, поэтому надеюсь скоро ещё напишу несколько статей 🙂
