ESP32: Подсветка салона автомобиля

9 июля 2024

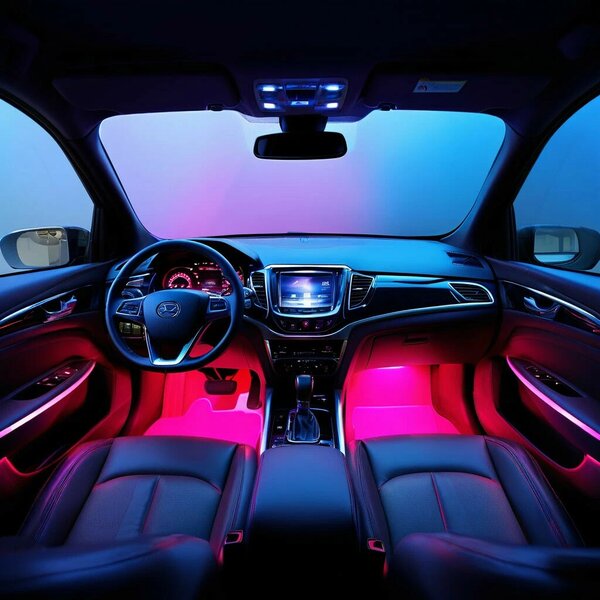

Практически сразу после покупки автомобиля я задумался об установке подсветки салона в области ног. Пробовал брать готовые комплекты с Али, но они оказались очень ненадёжными: провода отрывались от светодиодных лент, которые сами были как фольга, контроллеры выходили из строя и т.д. В результате я решил, что нужно изготовить свою систему подсветки.

Собирать подсветку решил на микроконтроллере ESP32 и светодиодных лентах WS2812B. Выбор ESP32 был обусловлен наличием в нём Bluetooth, через который и будет производиться подключение к смартфону для настройки и управления.

Позволяет настроить цвет и яркость подсветки. Автоматическое включение/выключение в зависимости от уровня освещения. Управление по Bluetooth с Android смартфона. Питание 5 вольт по USB от автомобильного зарядного устройства, что позволяет не вмешиваться в электрическую схему автомобиля.

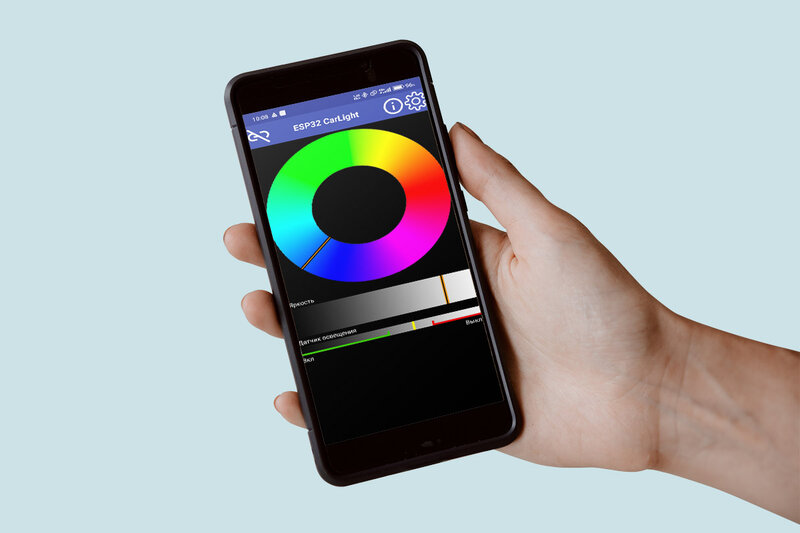

Скачать прошивку для ESP32, а также приложение для смартфона можно на странице проекта: ESP32 CarLight. Приложение для смартфона кстати можно найти в магазине приложений RuStore.

Также данное приложение можно поставить на Android автомагнитолу:

• U1 — ESP32
• R1…R4 — 470 Ом
• R5 — фоторезистор
• R6 — 510 кОм
• LED1…LED4 — адресная светодиодная лента WS2812B
