Заказ печатных плат в SeeedStudio

6 января 2019

Как-то давно я уже описывал на сайте то, как делал печатную плату с помощью ЛУТ и дальнейшего травления в лимонной кислоте. С одной стороны, вроде не так уж и сложно это. Все компоненты для этого недорогие и легко доступны. С другой стороны — уходит довольно много времени на само травление платы, очистку и другие процедуры. Особенно мне не нравилась процедура сверления отверстий: в тот раз я умудрился сломать два сверла. Ну и ещё один жирный минус: сложность, а иногда и невозможность, изготовления двухсторонних плат.

Поэтому я решил попробовать заказать изготовление плат в компании SeeedStudio. Здесь я расскажу порядок подготовки и заказа, ну и конечно проведу обзор самих плат.

Для изготовления я выбрал два устройства:

• настольный вариант цветомузыки;
• антенный анализатор.

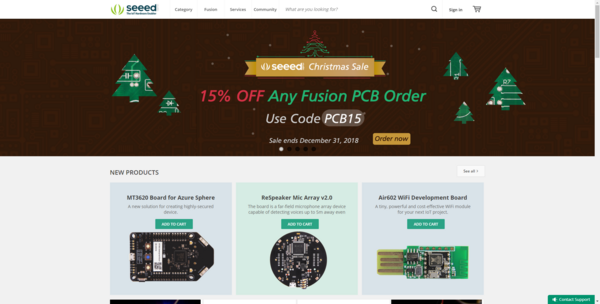

SeeedStudio занимается не только изготовлением печатных плат, но и имеет много других услуг:

• продажа различных готовых устройств;
• полный цикл изготовления вашего устройства: изготовление плат, пайка компонентов, сборка, тестирование и т.д.
• 3D-печать, в т.ч. из металла и дерева;
• и другие.

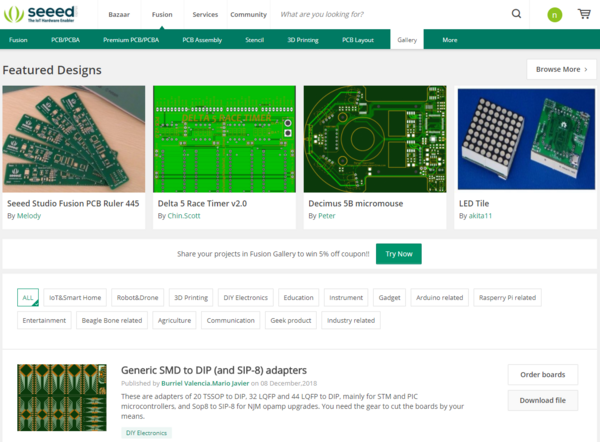

Здесь же можно посмотреть каталог из плат других пользователей (и при необходимости опубликовать свои разработки):

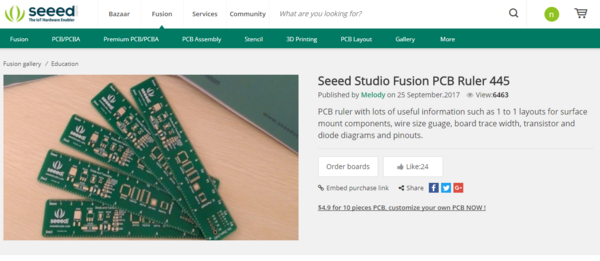

Кстати, есть и, наверное уже многим известные, линейки из печатных плат (PCB Ruler):

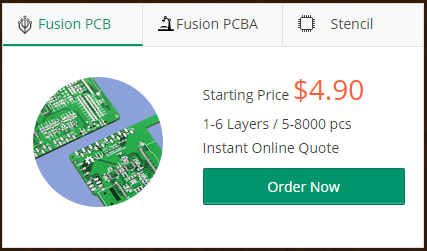

Но на данный момент нас интересует именно услуга изготовления печатных плат — Fusion PCB. Стоимость услуги начинается от $4.90 без стоимости доставки.

Что же мы получаем за эти деньги?

• Материал: стеклотекстолит типа FR-4 TG130;
• 2 слоя;
• Размеры платы: 100×100 мм;
• Количество плат: 10;
• Все платы одинаковые;
• Толщина: 1.6 мм;
• Цвет плат: зелёный, красный, жёлтый, синий, белый или чёрный;
• Финиширование: HASL — процесс горячего облуживания платы эвтектическим сплавом олово-свинца;
• Минимальный диаметр отверстий: 0.3 мм;
• Минимальная ширина дорожек и расстояния между ними: 6 мил (0,1524 мм).

Изменение большинства из параметров приводит к резкому увеличению стоимости.

Сначала разрабатываем печатную плату в любой программе, которая поддерживает экспорт в формат Gerber. При этом соблюдаем ограничения по размеру плат и минимальным размерам элементов. У меня получились вот такие платы:

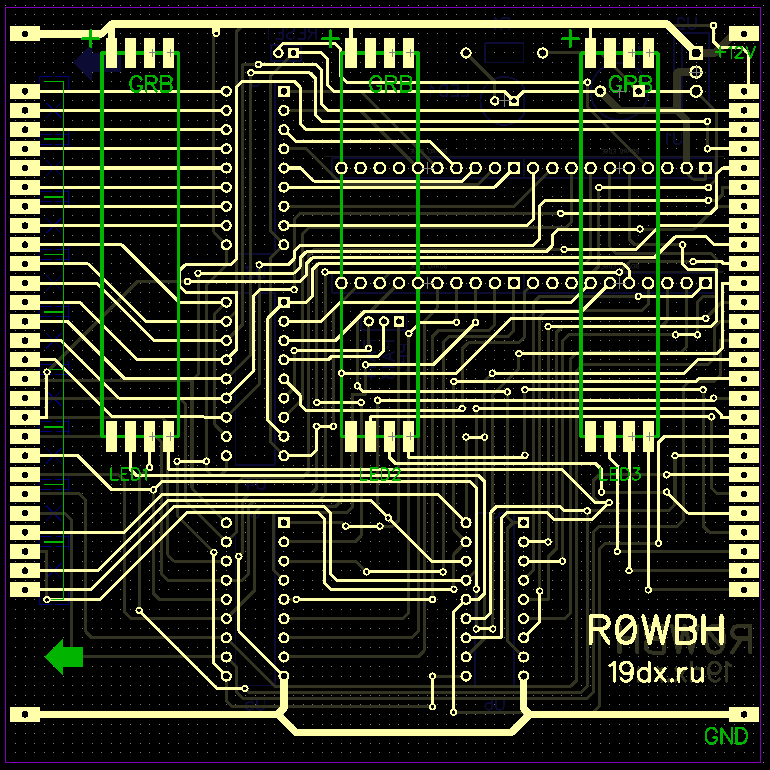

Плата для цветомузыки:

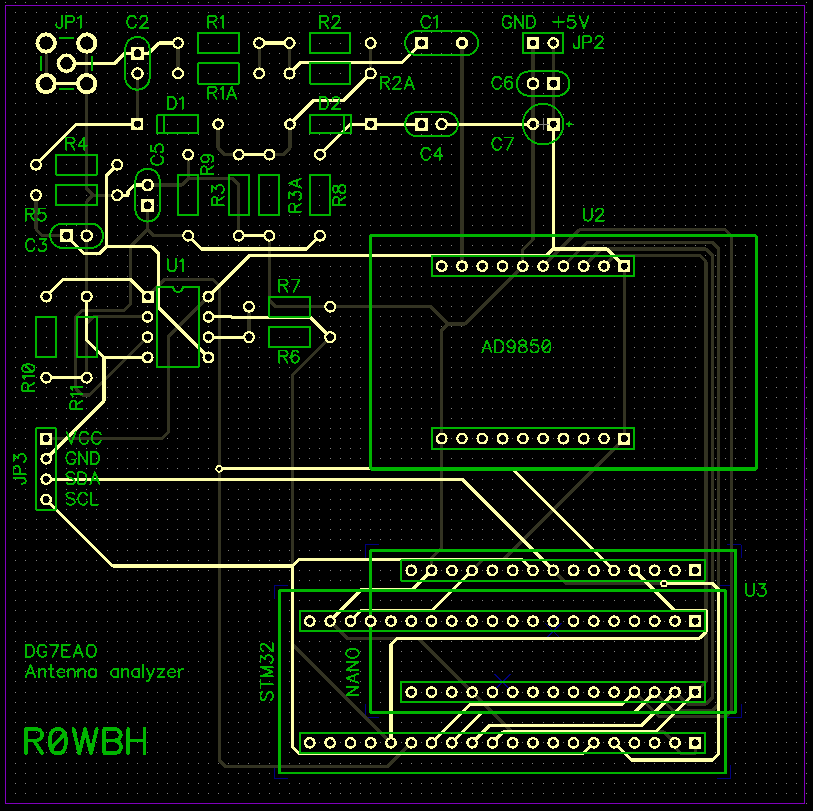

Для антенного анализатора:

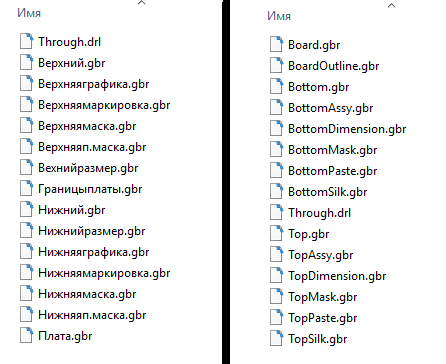

Как экспортировать в Gerber в популярных программах — рассказано на сайте SeeedStudio по ссылке под кнопкой добавления файлов («How to generate Gerber files»). После экспорта у вас должно получиться множество файлов. Их необходимо переименовать в более понятный вид. Я просто сменил имена на английские:

Но SeeedStudio рекомендуют именовать файлы так:

Если на фабрике не разберутся в ваших файлах, то напишут на электронную почту письмо с просьбой уточнить назначение каждого файла. У меня всё прошло сразу.

После создания всех необходимых файлов их нужно упаковать в один архив ZIP или RAR.

Регистрируемся на сайте SeeedStudio, если не сделали это раньше. Переходим в раздел «Fusion PCB/PCBA»:

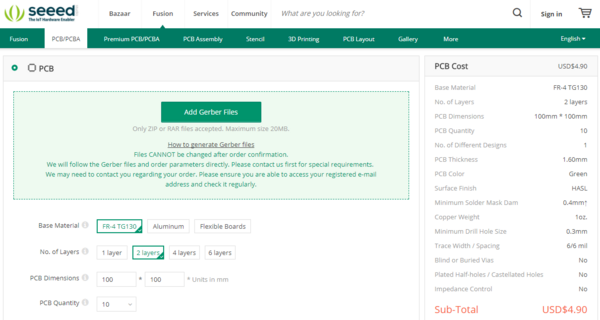

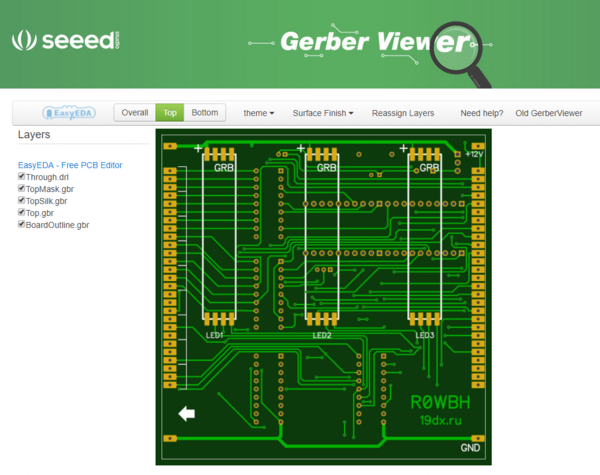

Нажимаем кнопку «Add Gerber Files» и загружаем наш архив с файлами. После этого чуть ниже кнопки появится имя архива и ссылочка «Gerber Viewer». Жмём её и попадаем в онлайн вьювер Gerber файлов. Можно посмотреть вид платы сверху и снизу:

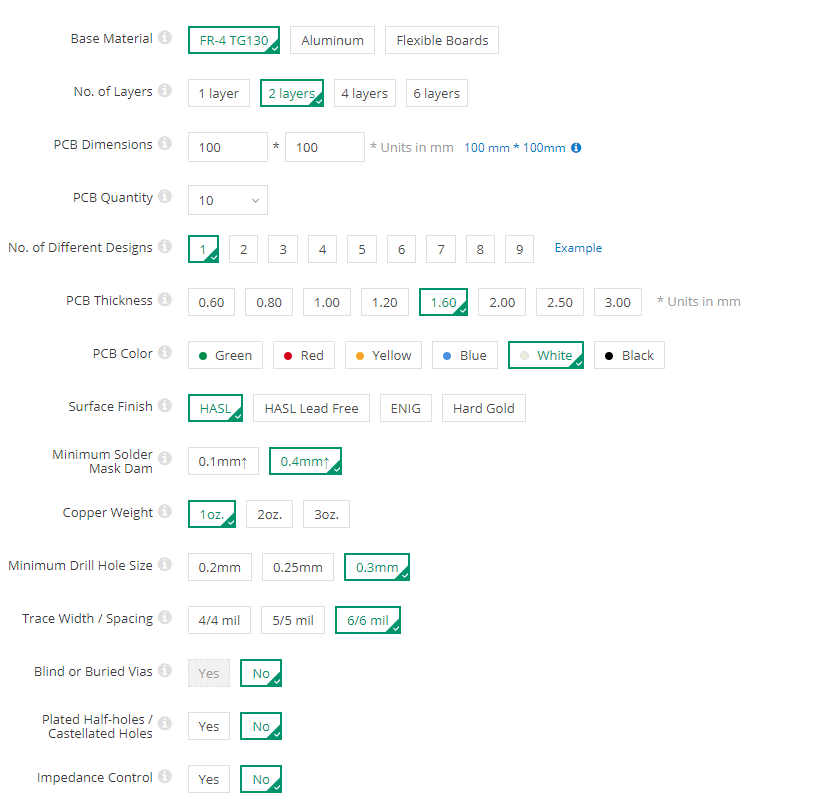

Если всё нормально, то смотрим параметры плат. Без изменения цены можно менять только толщину плат (в меньшую сторону) и цвет:

Справа отображаются параметры заказа, стоимость (без учёта доставки), масса, примерное время изготовления:

Нажимаем кнопку «Add to Cart». Если появляется предупреждение о том, что размеры платы не менялись, то подтверждаем — «Confirm». Так как наши платы и так имеют размер 100×100 мм.

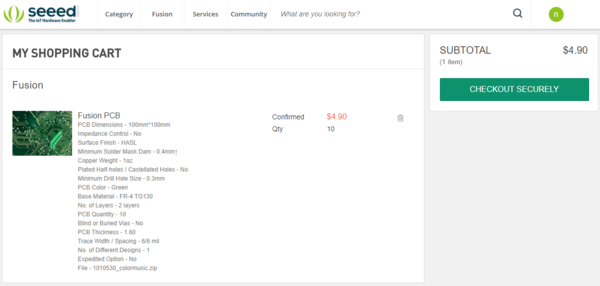

Теперь переходим в корзину и видим там наш заказ:

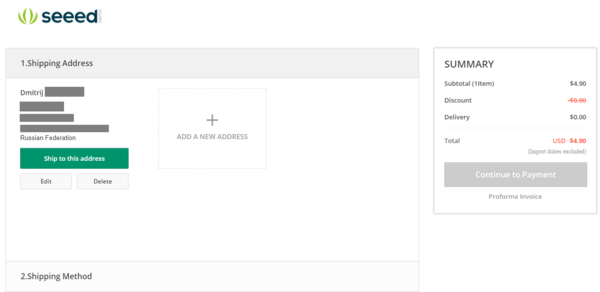

Нажимаем кнопку оплаты — «Checkout securely». Здесь от нас просят указать адрес доставки. Его можно было указать ранее в личном профиле (что я и сделал), в этом случае просто нажимаем кнопку «Ship to this address». Либо добавляем новый адрес.

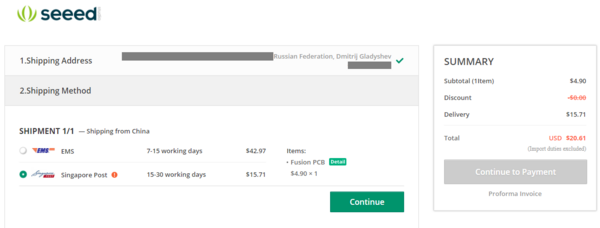

Теперь надо выбрать способ доставки. На выбор EMS и Почта Сингапура. Я конечно же выбрал последнее. Хотя и она недешёвая (вероятно из-за веса плат).

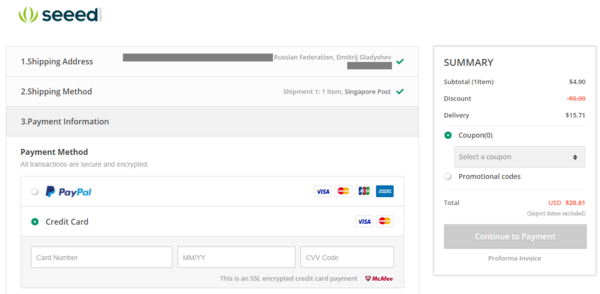

Ну и последнее, что осталось сделать — указать платёжные реквизиты. Оплатить можно через PayPal или пластиковой картой. Я выбрал оплату картой:

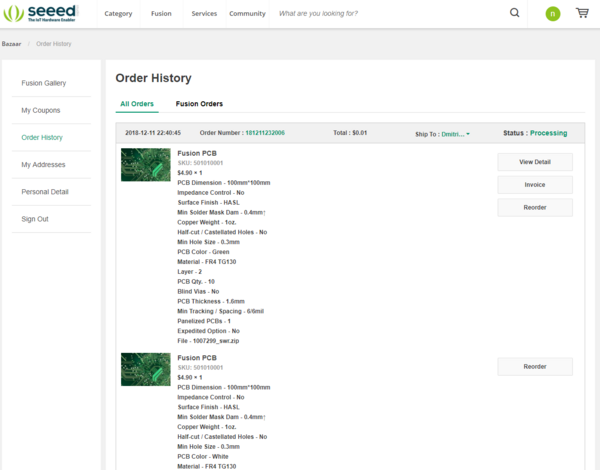

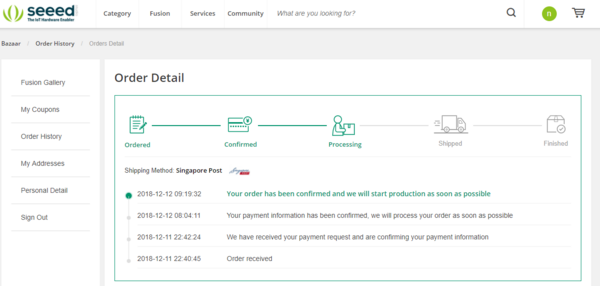

Вот собственно и всё. После этого в личном кабинете мы увидим наш заказ и можем посмотреть процесс его выполнения нажав кнопку «View Detail»:

Теперь остаётся только ждать, пока платы уйдут в производство, будут изготовлены, упакованы и отправлены. После этого на электронную почту упадёт письмо с фотографией упакованных плат, а в личном кабинете можно будет найти трекномер для отслеживания посылки.

По датам:

• 11 декабря — создание заказа
• 12 декабря — отправка заказа в производство
• 18 декабря — отправка заказа
• 3 января — получение

Здесь я для примера создал один заказ. В итоге же у меня было два заказа. 20 плат обошлись в $30 с учётом доставки.

Как только на электронную почту пришло письмо о появлении посылки в моём почтовом отделении — сразу побежал на почту. Платы упакованы в картонную коробочку. Масса посылки была 730 грамм (20 плат).

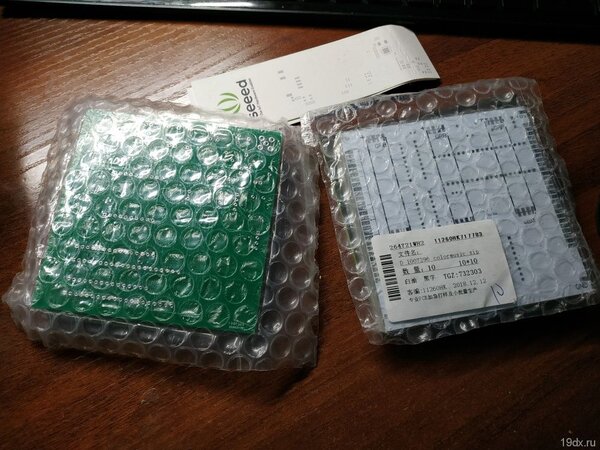

Открываем. Внутри рекламный буклетик, кучка пузырчатой плёнки и два пакета с платами:

Упакованы они в вакуумную упаковку с пупырчатой стенкой.

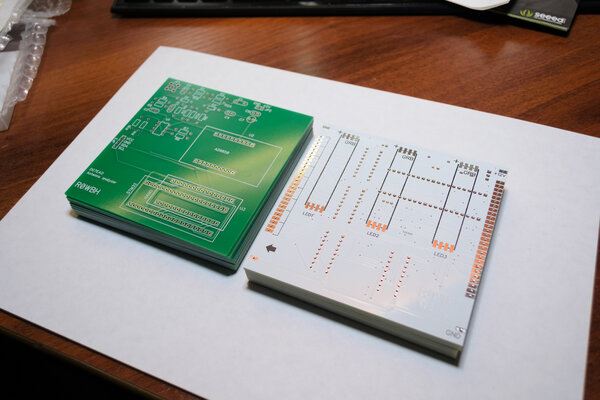

Вот они, 20 печатных плат. Ровные, красивые:

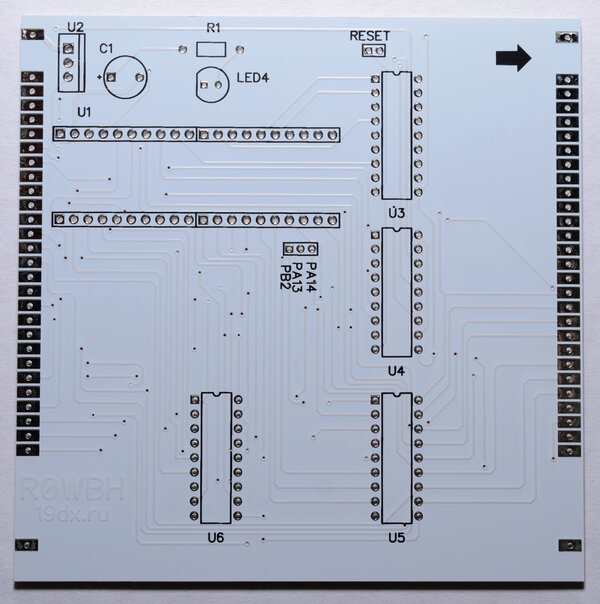

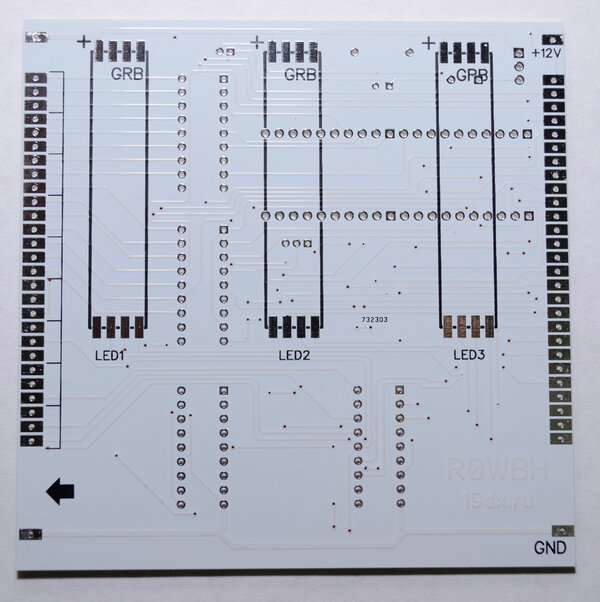

Плата для цветомузыки:

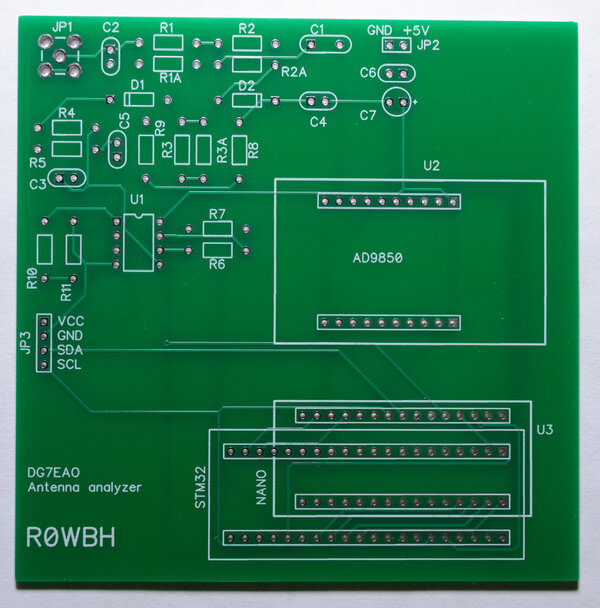

Плата для антенного анализатора:

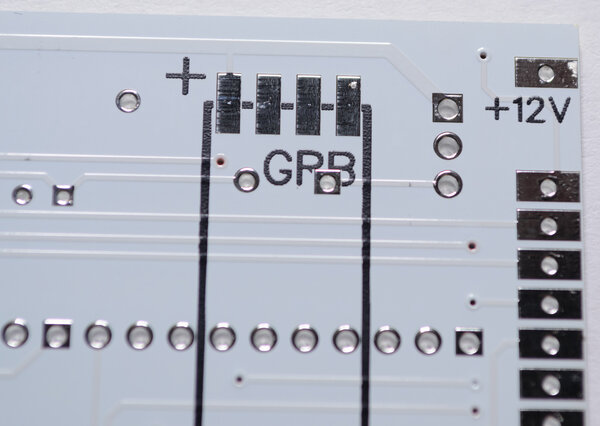

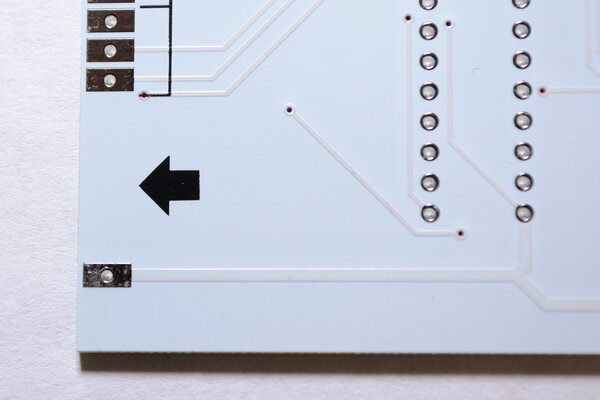

К контактным площадкам никаких претензий. Все они облужены припоем. Паять — одно удовольствие.

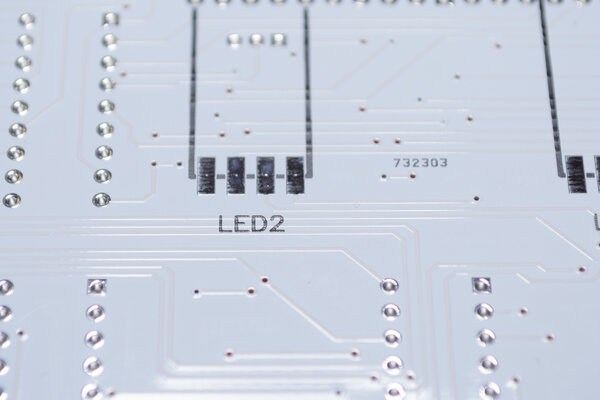

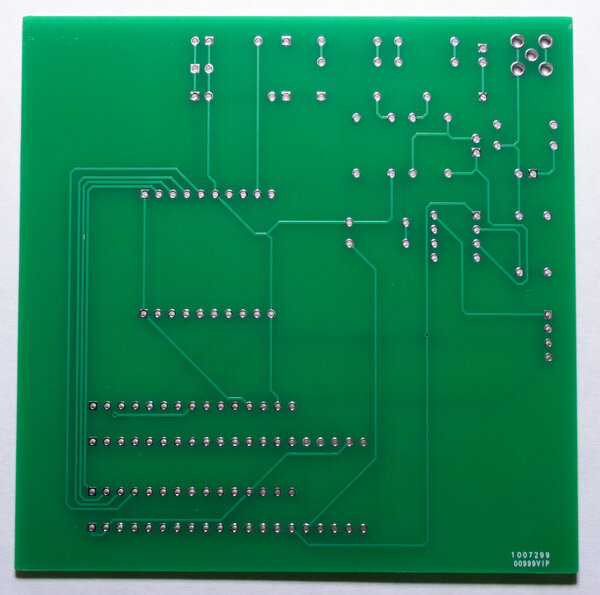

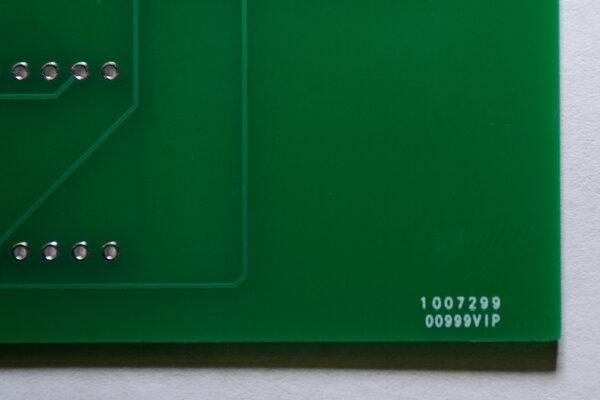

Число на фотографии выше — видимо какое-то служебное, напечатано мелким шрифтом на свободном месте. Никак не мешает. Подобная надпись есть и на зелёных платах. Там её разместили в углу:

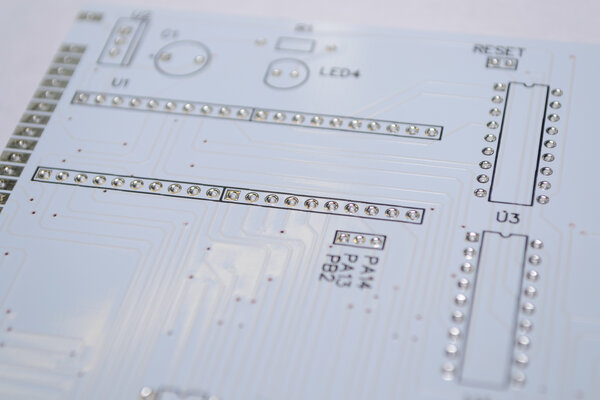

Сравнивать пока не с чем, но на мой взгляд шелкография тоже на высоком уровне.

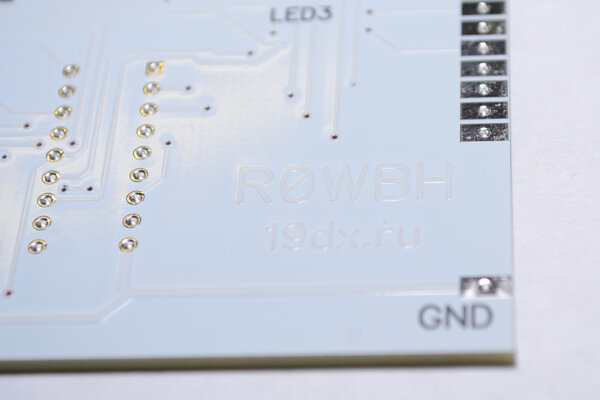

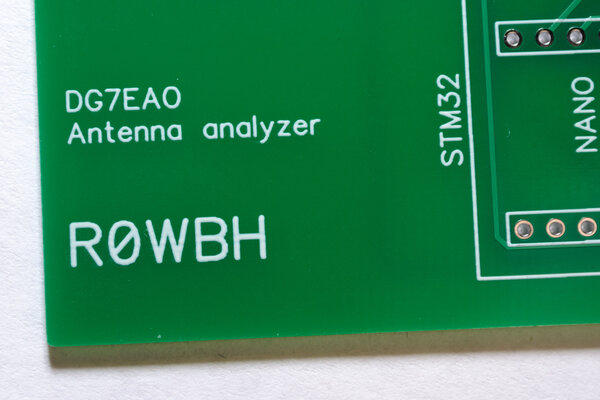

А это мой небольшой косяк: сделал свой позывной и адрес сайта не шелкографией, а медью, но при этом не учёл того, что нужно удалить маску. Но в принципе и так неплохо видно:

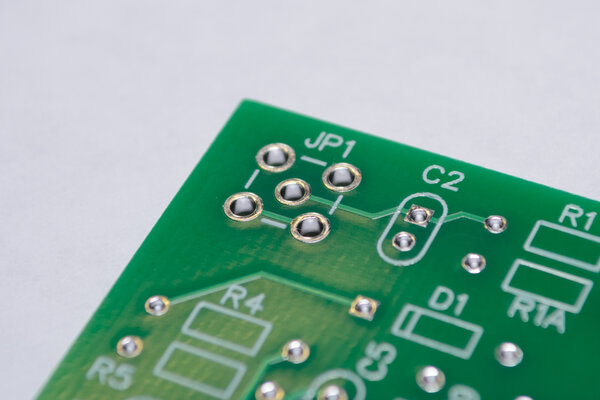

Отверстия ровные, чёткие. Конечно же металлизированные:

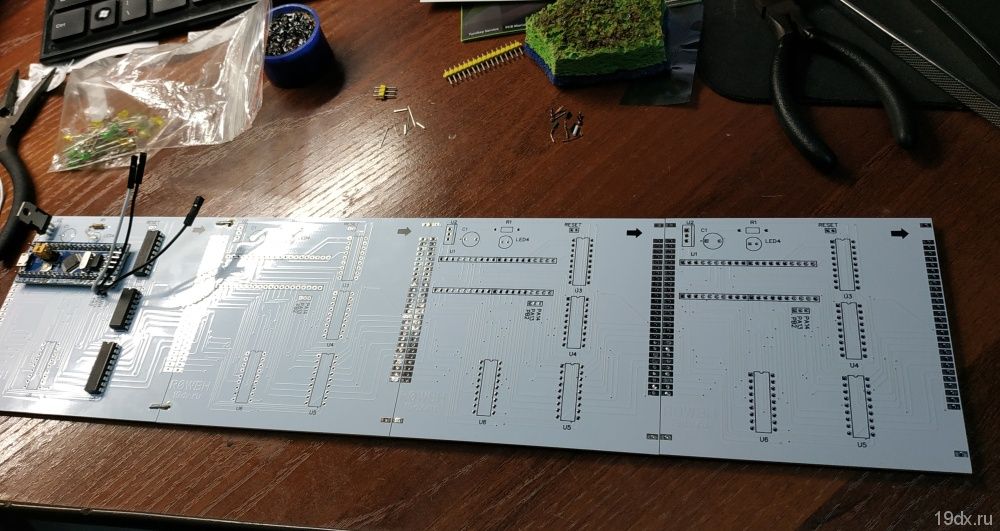

Цветомузыку сразу же начал собирать. По задумке вместе спаиваются 4 одинаковые платы и получается одна большая:

Печатные платы мне очень понравились. Теперь думаю, что лучше переплатить и заказать изготовление, чем мучаться самому с ЛУТ. К тому же стоимость двухстороннего стеклотекстолита в магазинах не такая уж и маленькая. Зато в итоге получаем отличного качества платы, которые очень приятно паять.
