Варианты подключения IPTV приставки

24 августа 2021

IPTV (Internet Protocol Television) — технология цифрового телевидения в сетях передачи данных по протоколу IP. При этом обычно используются протоколы UDP и IGMP. Не следует путать IPTV с технологией OTT, когда видеопоток доставляется по протоколу HTTP от сервера в Интернете. В случае IPTV предоставлением видеопотока занимается именно Интернет-провайдер.

Существует несколько вариантов подключения IPTV приставок к Интернету. Ранее на сайте я уже частично описывал некоторые из них. Здесь я всё сведу в один итог.

Немного о технологиях:

UDP (User Datagram Protocol) позволяет быстро передавать видеопоток без необходимости обмена дополнительной информацией для установки соединения. При этом не гарантируется их доставка, что приводит (в случае потери пакетов) к пикселизации кадров, либо выпадению одного или нескольких кадров из потока. Однако обычно это не является критичным для телевидения (конечно если это не происходит постоянно). Потоковые медиа, многопользовательские игры в реальном времени и VoIP — примеры приложений, часто использующих протокол UDP. В этих конкретных приложениях потеря пакетов обычно не является большой проблемой.

IGMP (Internet Group Management Protocol) — протокол управления групповой (multicast) передачей данных в сетях, основанных на протоколе IP. Данный протокол служит для организации сетевых устройств в группы. Что это означает?

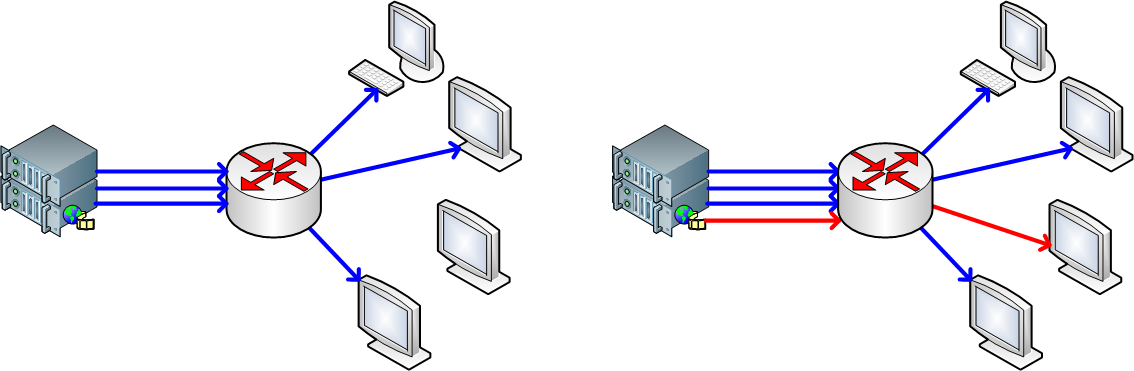

Представим себе, что в доме несколько человек на разных устройствах одновременно смотрят телеканал с одного сервера в Интернете по протоколу HTTP/HTTPS. В данном случае, несмотря на то, что каждому из клиентов доставляются одинаковые пакеты данных, по магистральному каналу по сути идёт множество копий одного и того же трафика (unicast маршрутизация). И если канал с битрейтом 5 Мбит/с смотрит 10 человек, то итоговая загрузка магистрального канала этим трафиком составит 50 Мбит/с. А если это будет многоэтажный дом на 700 квартир и каждый захочет посмотреть ТВ? А целый район или город… В этом случае пропускная способность сетей расходуется нерационально.

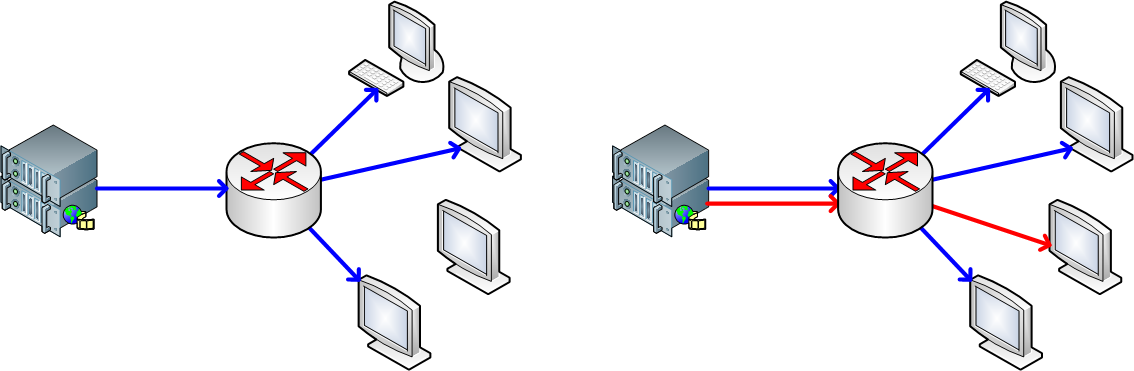

Иначе обстоит дело с IPTV. В этом случае клиент с помощью протокола IGMP подписывается у маршрутизатора на включение в группу. Клиенты просматривающие один и тот же канал попадут в одну группу трафика. Далее маршрутизатор начинает рассылку UDP трафика по клиентам группы, но уже используя multicast маршрутизацию. Клиенты, которые не подписаны на группу — IPTV трафик получать не будут. Таким образом, даже если к маршрутизатору будут подключены 100 клиентов, просматривающие один и тот же канал с битрейтом 5 Мбит/с, трафик от провайдера к маршрутизатору будет составлять всё те же 5 Мбит/с (а не 500 Мбит/с).

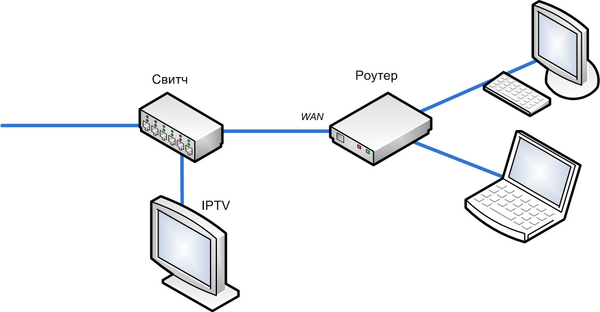

Это самый простой вариант, который не потребует никаких настроек на роутере. Берётся любой самый дешёвый неуправляемый свитч и включается в разрыв между вашим провайдером и вашим роутером. В этот же свитч включается IPTV приставка. Если приставка автоматически не получает IP-адрес от провайдера и при этом телевидение не работает, то попробуйте выставить следующие параметры:

• IP: 10.0.0.1
• маска: 255.255.255.252 (либо 30 бит)
• шлюз: 10.0.0.1 (он для IPTV и не нужен, но некоторые приставки не дают оставить это поле пустым)
• DNS: 8.8.8.8 и/или 8.8.4.4

При таком способе подключения убедитесь, что все необходимые программы уже установлены, так как на приставке не будет Интернета (если это не предусмотрено провайдером).

Это самый распространённый вариант подключения у провайдеров. В этом случае приставка подключается к одному из портов роутера, а в настройках роутера создаётся мост (bridge) между этим портом и WAN-портом (куда подключен кабель провайдера). У разных производителей такие настройки делаются по-разному.

Аналогично, если приставка не получила IP от провайдера, то пробуем настройки из предыдущего варианта. Ну и наличие Интернета опять же зависит от провайдера.

В случае с Микротиком настройка выполняется следующим образом:

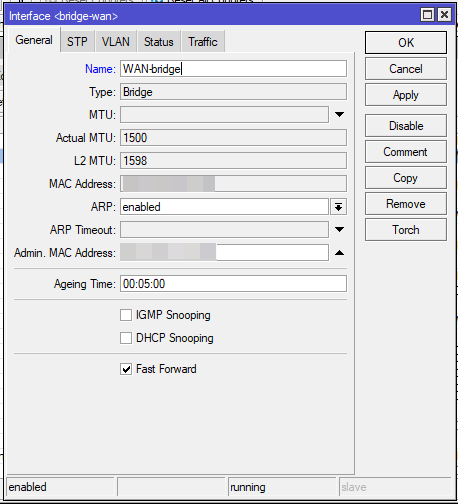

Создаётся новый мост (пункт меню Bridge). Вводим название (например, «WAN-bridge»). На вкладке STP на всякий случай выключаем — none.

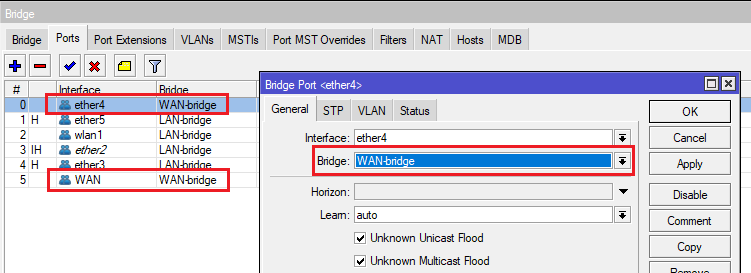

На вкладке Ports раздела Bridge порт который подключен к приставке, и порт который идёт к провайдеру (в моём случае это ether4 и WAN), помещаем в мост WAN-bridge:

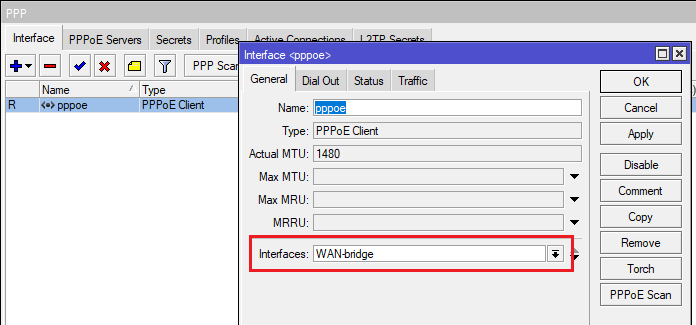

Осталось только сообщить роутеру, что Интернет соединение ему нужно теперь производить через наш мост (раздел PPP):

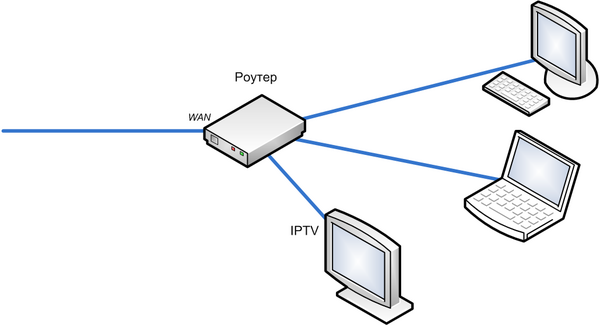

Этот вариант хорош тем, что в любом случае на вашу приставку будет приходить как IPTV трафик, так и Интернет. Более того, IPTV можно будет смотреть на любом устройстве в локальной сети.

Для этого нужен роутер с поддержкой IGMP Proxy. Соответственно ищем такой пункт в настройках своего роутера (на Keenetic вроде есть). Ну а тем, у кого микротик, вот статья: Проброс IPTV через Mikrotik

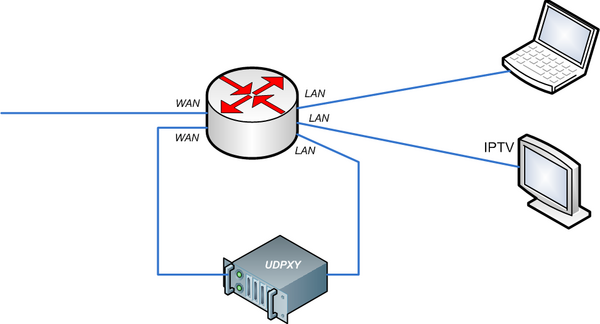

Наиболее сложный в реализации способ, но и, вроде как, самый надёжный. Огромное его преимущество в том, что IPTV можно будет смотреть в локальной сети даже на тех устройствах, которые его в принципе и не поддерживают: смартфоны, планшеты и т.д. Даже приставку в этом случае можно подключать уже не по кабелю, а по WiFi.

Суть этого способа заключается в том, что мы преобразуем multicast UDP трафик в unicast HTTP с помощью специальной программы udpxy. Из этого вытекает один минус: для запуска программы нужно какое-нибудь отдельное устройство с Linux на борту: домашний сервер, любой слабенький комп, Raspberry Pi, сам роутер. Иногда udpxy можно найти уже в штатной прошивке роутера, поэтому если вы его нашли в настройках — вам повезло.

Ну а как установить и запустить udpxy на своём железе можно почитать здесь: Установка udpxy в контейнере LXC для просмотра IPTV (всё аналогично делается в любой виртуальной машине или даже без неё). А установить на Mikrotik (с большими костылями) можно так: Mikrotik + IPTV через Udpxy
